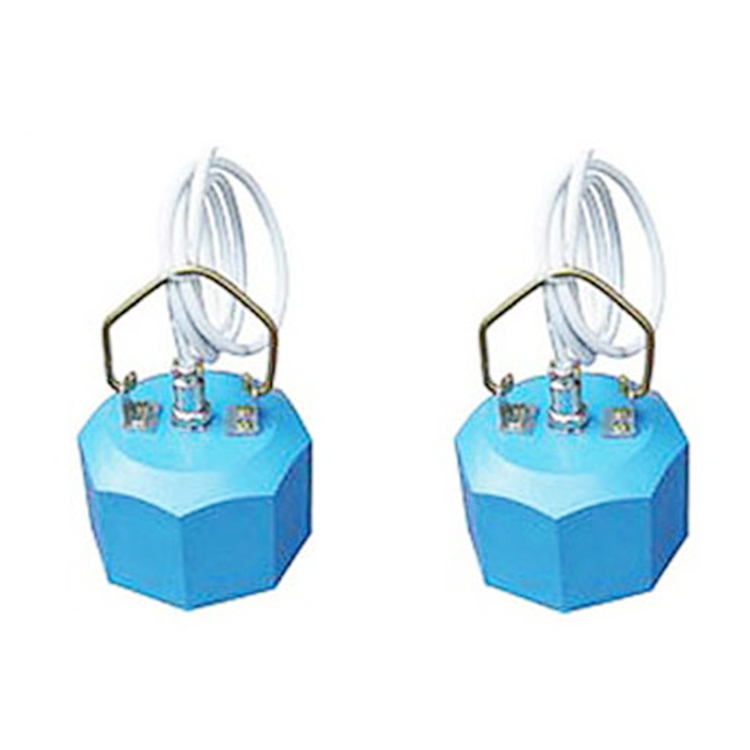

GY15风筒压力传感器
产品详情

GY15风筒压力传感器产品介绍

GY15风筒压力传感器主要用于检测煤矿井下通风用风筒内的风压,实现对风筒内风压的连续监测,用以防止对风筒的人为损坏所造成的跑风漏风现象。杜绝事故的发生。
GY15风筒压力传感器为井下悬挂卡式仪器,在使用时应严格按照有关规定执行,防止发生意外事故。本仪器具有断电功能和现场指示灯显示功能,即当风筒内无风时,风压传感器可将信号反馈至系统并立即切断有关设备电源,保证安全生产。

GY15风筒压力传感器工作原理

GY15风筒压力传感器由下列单元组成:手柄组,干簧管组,永磁铁组。永磁铁固定在硅胶板上,当局扇风筒内有风且大于6m/s(出厂前调定)时,风的压力通过进风口作用于硅橡胶板上(永磁铁固定在胶板上),使胶板凸起,靠近干簧管,由于干簧管的位置静止不变,干簧管吸合,常开变常闭,此时说明风筒内风速超过6m/s,测量完成。

GY15风筒压力传感器技术指标

测量范围:4~15m/s;
测量误差:±2%;
信号输出:1/5mA;0/5mA;5/10mA;0/5V;0/10V;无源触点(常开);
输出断电控制:一组常开常闭触点 250V 0.5A
工作电压:DC12~18V;
最 大传输距离:≥2000m;
电缆为:PUYVR 3×1.0矿用阻燃橡套电缆
分布电感:0.8mH/km;
分布电容:0.1uF/km;
直流电阻:24Ω/km。
关联设备:煤矿安全生产监测系统,经联检后与各监测系统配套兼容。
传感器外壳防护等级为IP54。
重量:约1500g
