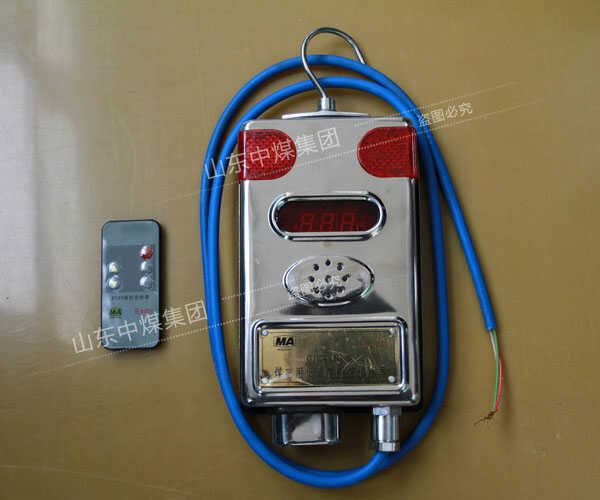

低浓度甲烷传感器是用于检测井下空气中甲烷含量,它是一种智能型仪表,具有自动调零、自动调节灵敏度等功能,切所有功能都可通过遥控来实现,具有精度高、稳定可靠、使用方便等特点,能与各种煤矿an全监测监控系统配合使用。而要使用低浓度甲烷传感器需要符合它的使用要求。

低浓度甲烷传感器使用要求:

低浓度甲烷传感器的安装地点位置和调校周期应符合煤矿安全规程的有关规定。传感器的安装和接线:打开传感器上盖,线路板下方3组接线端子:X6为供电电源接线,X5为输出信号接线;X7为断电输出接线。输出信号为频率时,将航空插头座上的蓝色线接入X5的第1位接线端,当采用电流信号时,将航空插头座上的蓝色线接入X5的第3位接线端。线路板上的三个指示灯,上边红色灯为断电输出信号指示,中间黄色灯为频率输出信号指示, 下边的绿色灯为电流输出信号指示。

低浓度甲烷传感器的调整:传感器可以调整的参数为放大倍数、报警点、断电点。按键功能见遥控器的面板布置图。将遥控器对准接收窗口,在有效的距离和角度范围内进行调节。按键一直按着遥控器将连发,使用时请注意。

低浓度甲烷传感器的标定及显示将传感器接入电源和输出信号,上电后LED首先显示版本号“U0.2”然后依 次显示ZERO 值:“×××”;SPAN值:“×××”;浓度增减值:“×××”,然后闪烁显示放大系数:“×.××”;报警点:“A×.×”;断电点:“P×.×”;复电点:“F×.×”;“0.00”。进行正常甲烷浓度检测与显示。通电预热30 分钟后,可进行各种调整操作。

将低浓度甲烷传感器单片机左下侧插针S1 上的短路模块从插针左边换到右边,可对传感器进行标定。当低浓度甲烷传感器单片机左下侧插针S1上的短路模块在插针左边时,S1 上的虚线框表 示短路模块的位置,传感器的遥控功能只能使用从2-9 之间的调校。当低浓度甲烷传感器单片机左下侧插 针S1上的短路模块在插针右边时,S1 上的虚线框表示短路模块的位置,低浓度甲烷传感器的遥 控功能能使用从0-13之间的调校。
