甲烷传感器的原理其实并不是很复杂，其中敏感元件说明白清楚了之后就基本了解了。甲烷传感器的作用就不多说了，甲烷传感器的作用就是感应空气中甲烷的浓度，超过一定量了就发出报警信号。甲烷传感器更新换代了很多，型号类别各不相同，甲烷传感器设计方面非常精良。今天呢小编带大家来认识一下甲烷传感器的原理吧。
一般采用载体催化元件为检测元件。产生一个与甲烷的含量成比例的微弱信号，经过多级放大电路放大后产生一个输出信号，送入单片机片内A/D转换输入口，将此模拟量信号转换为数字信号。然后单片机对此信号进行处理，并实现显示，报警等功能。

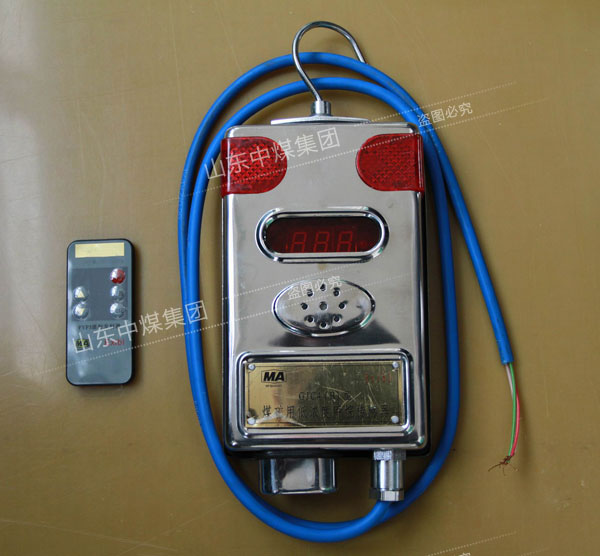

数码管选用三位红色共阳数码管，位选端为高电平时，显示段码；位选端为低电平时，数码管熄灭。Ll、L2、L3是三位数码管的位选端，分别接到单片机的RB3、 RB4、RBS引脚；DO～D7是数码管的段码引脚，分别接到单片机 D口的 RDO～RD7。 RLORL7是 380Ω限流电阻。LED1和 LED2是工作状态指示 LED。B6和 B7是控制端，直接接到单片机的RB6 和RB7 引脚。当瓦斯传感器工作在低浓度检测时，LED1闪烁；当瓦斯传感器工作在高浓度检测时，LED2闪烁。B6 和B7 输出高电平时，LED熄灭； B6和 B7输出低电平时，LED 发光。RS11和 RS12分别是 LED1和 LED2的限流保护电阻，阻值为380Ω。 超出多少纯度，声光报警 瓦斯检测仪在井下工作。
对环境气体中的瓦斯浓度进行实时监测；当瓦 斯浓度超过预先设定的上限值时，系统发出声光报警。声报警通过驱动蜂鸣 器发声实现；光报警通过发光二极管闪烁实现。
